OБЖИМКА СЕТЕВОГО КАБЕЛЯ

Установка кабельной системы – не такое простое дело, как может показаться на первый взгляд. Правильный монтаж очень важен, если вы хотите добиться стабильной работы сети.
В подавляющем большинстве случаев при построении сети используют кабель. Это может быть коаксиальный кабель или кабель на основе витой пары. (Оптоволоконный кабель, а также устройства RadioLAN рассматривать не будем. Также выпадает из обзора так называемый "толстый" коаксиальный кабель, ввиду его дороговизны и сложности при прокладке). В данной статье рассмотрим работу при использовании кабеля на основе витой пары. Витая пара (UTP/STP, unshielded/shielded twisted pair) в настоящее время является наиболее распространенной в локальных сетях. Они различаются по категориям (в зависимости от полосы пропускания) и типу проводников (гибкие или одножильные). В кабеле 5-й категории, как правило, находится восемь проводников, перевитых попарно (то есть четыре пары). Данный тип кабеля используется в сетях Ethernet (10 Мбит/с) и Fast Ethernet (100 Мбит/с).

Для монтажа локальной сети вам необходимо иметь: инструмент по обжимке коннекторов RJ-45, коннекторы RJ-45, кабель витой пары (категории 5).

Коннектор RJ-45

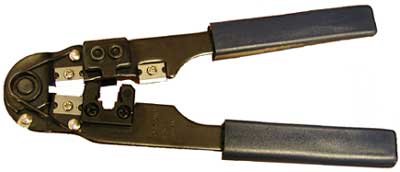

Так выглядит инструмент для обжимки витой пары

Для функционирования локальной сети на основе витой пары необходимо наличие концентратора, в котором соединяются кабели всех компьютеров. Это дает больше гибкости при создании сети, а также повышает ее надежность, т.к. при появлении проблем на любом отдельном участке, остальные будут нормально функционировать. Такая топология получила название "многолучевой звезды". Для подключения кабеля используются разьемы RJ-45 устанавливаемые на обоих концах кабеля, который, подключается к сетевой карте компьютера и к концентратору (коммутатору или маршрутизатору – если хватит денег). Максимальная длина кабеля от компьютера до концентратора составляет 100 метров.

Обжимка кабеля

1. Аккуратно обрежьте конец кабеля. Торец кабеля должен быть ровным.
2. Используя специальный инструмент, снимите с кабеля внешнюю изоляцию на длину примерно 30 мм и обрежьте нить, вмонтированную в кабель (нить предназначена для удобства снятия изоляции с кабеля на большую длину). Любые повреждения (надрезы) изоляции проводников абсолютно недопустимы – именно поэтому желательно использовать специальный инструмент, лезвие резака которого выступает ровно на толщину внешней изоляции.
3. Аккуратно разведите, расплетите и выровняйте проводники. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку. Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A (рекомендуемый компанией Siemon) и T568B (рекомендуемый компанией AT&T и фактически наиболее часто применяемый).

Номер пары

Цвет по Т568В

Цвет по Т568А

1

синяя

синяя

2

оранжевая

зелённая

3

зелёная

оранжевая

4

коричневая

коричневая

На разъеме RJ-45 цвета проводников располагаются так:

Номер пары

Цвет по Т568В

Цвет по Т568А

1

бело-оранжевый

бело-зелёный

2

оранжевый

зелёный

3

бело-зелёный

бело-оранжевый

4

синий

синий

5

бело-синий

бело-синий

6

зелёный

оранжевый

7

бело-коричневый

бело-коричневый

8

коричневый

коричневый

Проводники должны располагаться строго в один ряд, без нахлестов друг на друга. Удерживая их одной рукой, другой ровно обрежьте проводники так, чтобы они выступали над внешней обмоткой на 8-10 мм.
Держа разъем защелкой вниз, вставьте в него кабель. Каждый проводник должен попасть на свое место в разъеме и упереться в ограничитель. Прежде чем обжимать разъем, убедитесь, что вы не ошиблись в разводке проводников. При неправильной разводке помимо отсутствия соответствия номерам контактов на концах кабеля, легко выявляемого с помощью простейшего тестера, возможна более неприятная вещь – появление “разбитых пар” (splitted pairs).

Для выявления этого брака обычного тестера недостаточно, так как электрический контакт между соответствующими контактами на концах кабеля обеспечивается и с виду все как будто бы нормально. Но такой кабель никогда не сможет обеспечить нормальное качество соединения даже в 10-мегабитной сети на расстояние более 40-50 метров. Поэтому нужно быть внимательным и не торопиться, особенно если у вас нет достаточного опыта.

5. Вставьте разъем в гнездо на обжимочном приспособлении и обожмите его до упора-ограничителя на приспособлении. В результате фиксатор на разъеме встанет на свое место, удерживая кабель в разъеме неподвижным. Контактные ножи разъема врежутся каждый в свой проводник, обеспечивая надежный контакт.

Если же ваша сеть состоит всего из двух "машин", соединенных напрямую между собой, или же вы опять-таки хотите соединить два коммутатора, но у обоих заняты порты UP-Link, используйте "кроссовер" между обычными UTP двух коммутаторов.

Последовательноcть проводков для “кроссовера": 1 – Бело-зеленый, 2 – Зеленый, 3 – Бело-оранжевый, 4 – Коричневый, 5 – Бело-коричневый, 6 – Оранжевый, 7 – Бело-синий, 8 – Синий.
