Точка доступа со встроенным винчестером Level One WAP-0007


ID этой статьи:319
По материалам: <www.hardwareportal.ru>
Добавил Крюков Дмитрий aka rius



Введение

Если вы хотите обеспечить ваш дом беспроводной сетью и создать общий сетевой диск, на котором хранились бы, например, MP3 файлы, фотографии, фильмы или рабочие документы, то совсем не обязательно тратиться на полноценный сервер. Для этих целей достаточно Wi-Fi маршрутизатора с подключённым сетевым диском. Но есть возможность сэкономить, если использовать устройство, сочетающее в себе точку доступа и сетевой винчестер. Такое, как WAP-0007 от компании Level One, которое мы сегодня и рассмотрим. Оно создано как раз для таких целей, когда надо обеспечить общий доступ к диску во внутренней сети, без проводов и лишних денежных трат.

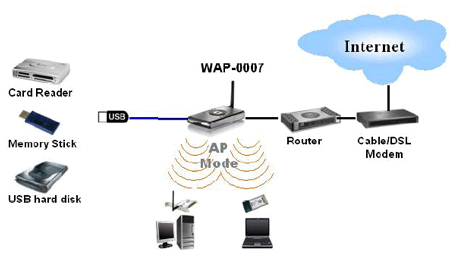

Схема подключения точки доступа со встроенным винчестером Level One WAP-007

Но компания Level One тем и отличается, что выпускает более продвинутые решения, чем от них ожидаешь, поэтому WAP-0007 позволяет подключать к себе ещё и флэш-диски, внешние винчестеры и картридеры, предоставляя им общий доступ.

Характеристики Level One WAP-0007

Точка доступа Level One WAP-0007 рассчитана на домашние и небольшие офисные сети. Это компактное 802.11g устройство, не занимающее много места в квартире и поддерживающее скорость передачи данных до 54 МБит/с.

·         Беспроводная передача данных:

o        Стандарт IEEE 802.11 b/g

o        Частота 2.400 - 2.4835 ГГц

o        Скорость передачи данных:

§         802.11g - 6/9/12/18/24/36/48/54 Мбит/с

§         802.11b - 1/2/5.5/11 Мбит/с

o        Съёмная штырьковая антенна RP-SMA

o        Мощность передатчика - 18 дБ

·         Режимы работы:

o        Клиент

o        Точка доступа

o        Беспроводной мост

o        Гибрид (мост + точка доступа)

·         Протоколы безопасности:

o        WEP 64/128-бит

o        WPA-PSK

·         Порты:

o        1 порт 10/100 Mbps RJ45 Auto-MDIX

o        2 порта USB 2.0

·         Дисковая система:

o        2.5" IDE HDD винчестер

o        Поддержка файловых систем FAT/FAT32/Ext2

o        Встроенные инструменты управления диском:

§         Форматирование

§         Сканирование

§         Разбивка диска

§         Установка прав доступа к каталогу

§         Управление через WEB-интерфейс

·         Индикация:

o        Power

o        HDD

o        WLAN

o        LAN

o        USB принтер

o        Резервное копирование

o        Нехватка свободного места

·         Физические параметры:

o        Размеры 162x92x25 мм

o        Работа при температурах от 0 до 55 градусов Цельсия

o        Питание - внешний БП, 5В/2А

Как видно из характеристик, WAP-0007 имеет индикацию "USB принтера", а это означает, что с помощью WAP-0007 можно обеспечить беспроводной доступ к удалённому принтеру. Уже интереснее, не так ли? Сейчас будем со всем этим разбираться.

Level One WAP-0007. Что-то с чем-то. Что и с чем?

Итак, WAP-0007 представляет собой коктейль 3-в-1: точка доступа Wi-Fi, плюс сетевой носитель, плюс беспроводной USB удлиннитель. Что же в этом блюде первично, а что вторично, мы и попытаемся выяснить. Начнём с комплекта поставки.

Комплект поставки Level One WAP-0007

Комплектация устройства следующая:

·         Сама точка доступа Level One WAP-0007

·         Антенна Wi-Fi

·         Сетевой кабель RJ45 (на фото не показан)

·         Два кабеля USB 2.0

·         Блок питания 110-220 В

·         Компакт-диск с программным обеспечением

·         Инструкция по установке

Жёсткий диск в комплекте не поставляется, что вполне терпимо, т.к. мы знаем, как любят производители таких устройств устанавливать в свои коробочки винчестер за 100$ и поднимать цену на 200$. Нам такого не надо, тем более, что 2.5" жёстких дисков в продаже полным-полно.

Внешний вид Level One WAP-0007

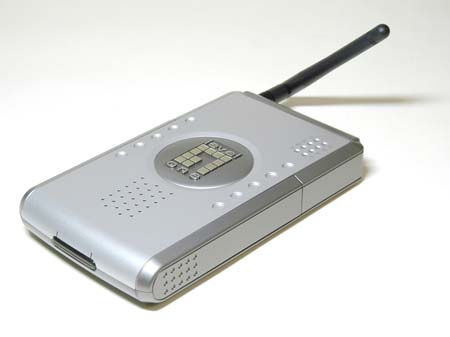

Судя по внешнему виду Level One WAP-0007, можно сказать, что сетевой носитель здесь первичен: удлинённый небольшой, - он очень похож на многочисленные карманные винчестеры на базе 2.5" HDD. Дизайн корпуса выполнен в том же Hi-Tec стиле, что и другая потребительская продукция Level One. Спереди на торце корпуса вы можете видеть тёмное окошко. Это "обманка", под которой нет никаких светодиодных индикаторов.

Индикаторы Level One WAP-0007

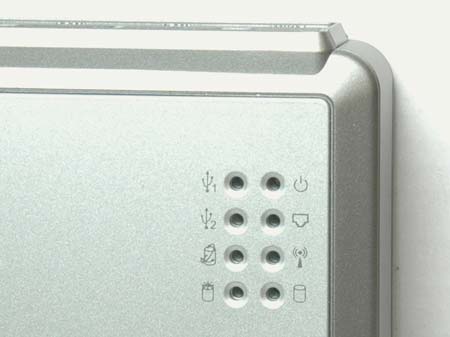

Все индикаторы размещены в верхнем правом углу. Здесь их аж 8 штук: они отображают состояние сети, USB устройств и жёсткого диска.

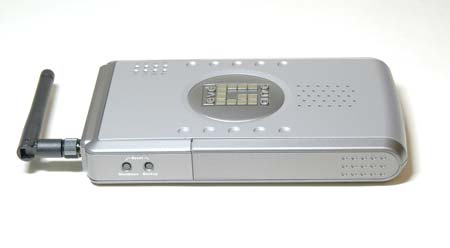

Внешний вид Level One WAP-0007

На левой стороне корпуса располагаются две кнопочки "Shutdown" и "Backup". Одновременное их нажатие приводит к перезагрузке устройства.

Внешний вид Level One WAP-0007

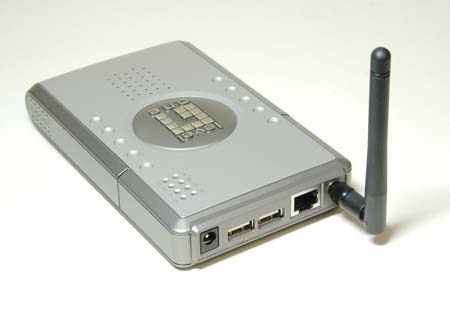

Сзади на торце размещаются гнездо питания, гнездо подключения Wi-Fi антенны, сетевой порт RJ45 и два порта USB 2.0. Обратите внимание, WAP-0007 позволяет подключать только беспроводных клиентов, а сетевой порт здесь используется для подключения к глобальной сети.

Корпус разбирается голыми руками, без использования инструментов. Нам придётся сделать это, чтобы установить внутрь жёсткий диск.

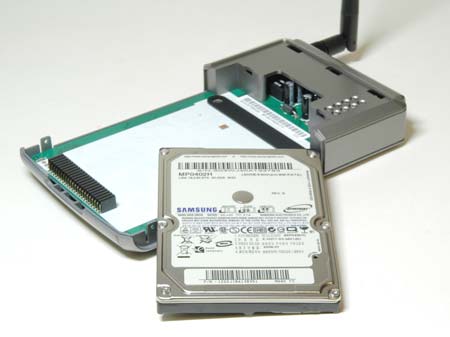

Внутреннее пространство Level One WAP-0007

Винчестер вставляется контактами в разъём на корпусе WAP-0007 и таким образом надёжно закрепляется. Но для пущей уверенности надо прикрутить HDD к корпусу двумя винтами. Сделать это непросто - винчестер надо вставить в разъём до конца, а толкать винчестер пальцами неудобно.

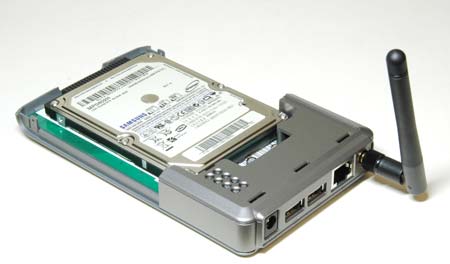

Внутреннее пространство Level One WAP-0007

Жёсткие диски для ноутбуков создавались для работы в тесных условиях, так что дополнительная вентиляция им не требуется. Энергопотребление таких дисков не высокое, так что беспокоиться особо не о чем.

Установка и настройка

Для настройки WAP-0007 понадобится сначала подключить точку доступа к компьютеру через Ethernet порт. Чтобы определить IP-адрес устройства, можно воспользоваться универсальной утилитой от Level One или посмотреть список клиентов на вашем маршрутизаторе. Мы для настройки WAP-0007 использовали утилитку от Level One.

Меню настройки Level One WAP-0007

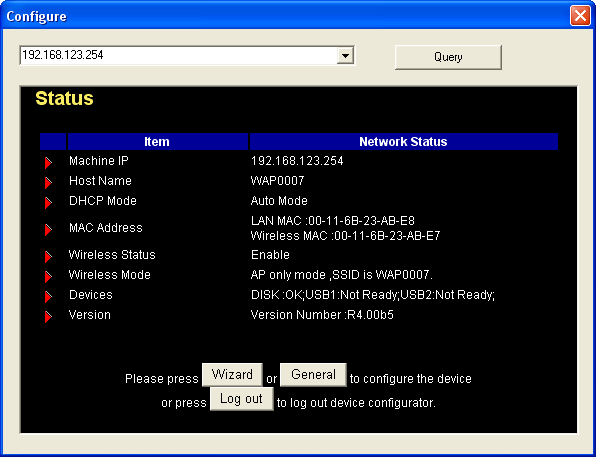

Настроек у Level One WAP-0007 не много, так что даже новичку в сетевом оборудовании не составит труда сделать так, чтобы "всё работало".  Традиционно вам предлагается воспользоваться мастером настройки либо прописать все установки вручную.

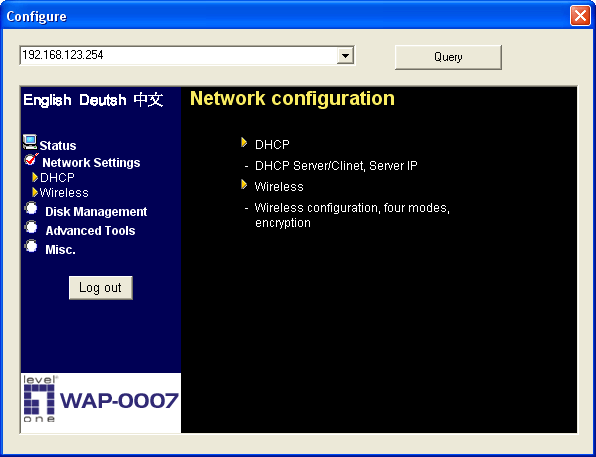

Меню настройки Level One WAP-0007

Начнём с сетевых настроек. Здесь вы можете изменять параметры DHCP сервера, ограничивать доступ по MAC-адресу и IP-адресам.

Меню настройки Level One WAP-0007

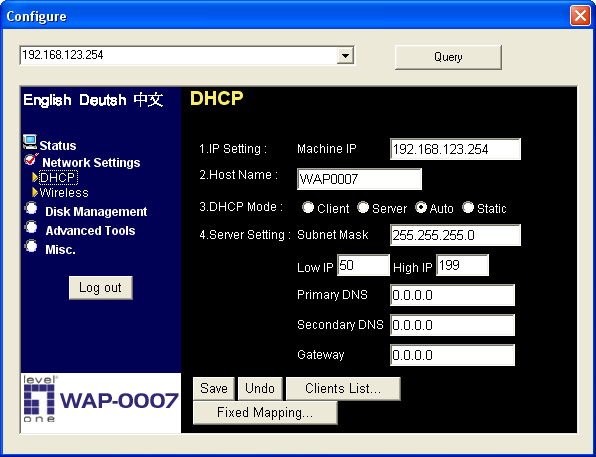

Level One WAP-0007 может выступать как в роли DHCP сервера, так и в роли клиента. А может иметь и статичный IP адрес.

Меню настройки Level One WAP-0007

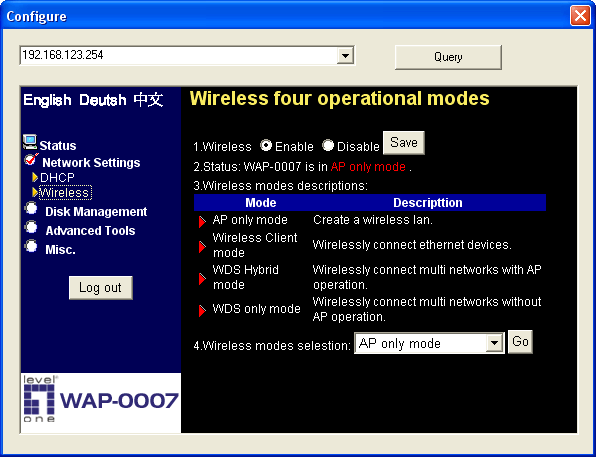

Вы можете включить Level One WAP-0007 в качестве обычной точки доступа беспроводной сети, в качестве шлюза для подключения к Wi-Fi проводных сетевых устройств, в качестве моста между двумя сетями и моста с функциями точки доступа. А можете и вовсе отключить Wi-Fi часть, получив обычный сетевой винчестер.

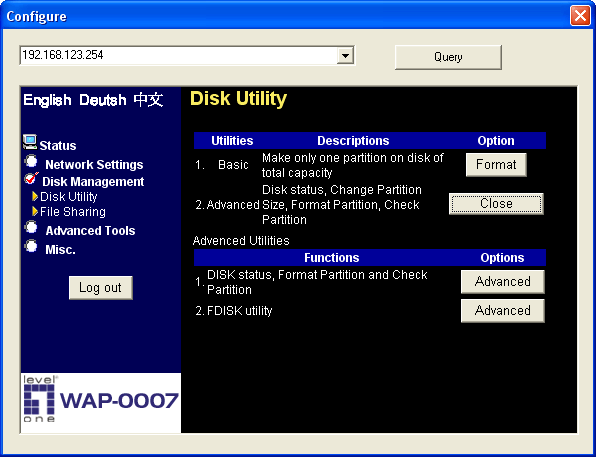

Меню настройки Level One WAP-0007

Кстати, что касается винчестера, то тут всё ещё проще. Чтобы не заморачиваться с настройками дискового пространства, вы можете одним щелчком мышки отформатировать жёсткий диск, создав один общий раздел. Но если есть желание почувствовать себя настоящим сетевым администратором, то WAP-0007 даст вам такой шанс - и вы сможете менять объёмы разделов, создавать и форматировать их.

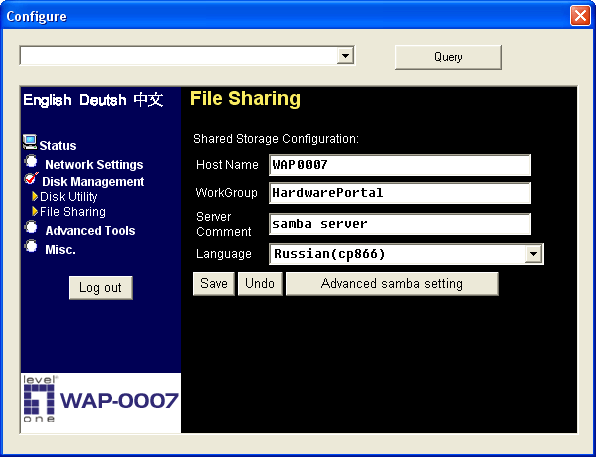

Меню настройки Level One WAP-0007

Отдельно настраивается общий доступ к файловым ресурсам.

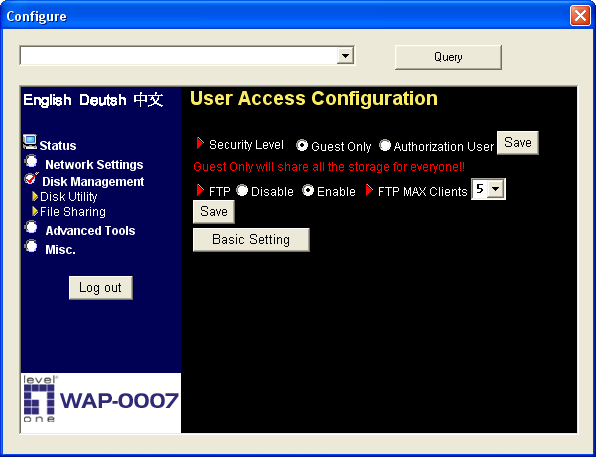

Меню настройки Level One WAP-0007

Встроенный FTP-сервер облегчит подключение клиентов к вашим данным из сети, а вам - возможность ограничивать их количество и права доступа.

Дополнительных настроек у WAP-0007 минимум: сохранение настроек, перепрошивка внутренней программы и смена пароля администратора. А вот никаких настроек, связанных с принтером, мы не обнаружили. И как выяснилось позже, подключение принтера к USB порту WAP-0007 ни к чему не приводит: сделать обычный принтер сетевым с помощью WAP-0007 не получается.

Меню настройки Level One WAP-0007

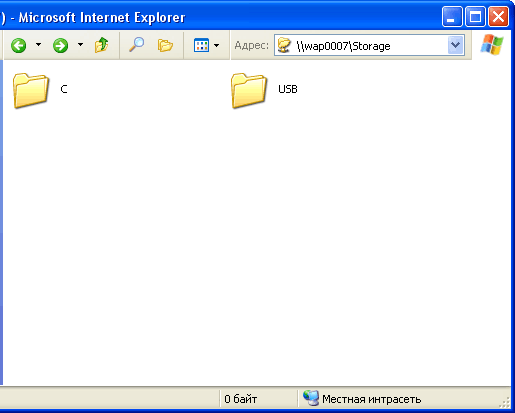

Чего не скажешь о доступе к винчестеру: здесь всё на уровне простых кликов мышки. Когда WAP-0007 установлена в сеть, вам стоит всего лишь ввести имя устройства в адресной строке браузера, либо выбрать его из списка сетевых ресурсов, и перед вами две папки. Одна - винчестер, другая - USB носители, подключенные непосредственно к портам WAP-0007. Далее всё, как обычно. Работает WAP-0007 очень быстро, как обычный внешний накопитель и заторможенности замечено не было.

Заключение

Как и в случае с хорошим коктейлем, нам не удалось разобрать, какие ингредиенты и в каких пропорциях использовались в приготовлении WAP-0007. Точка доступа со встроенным FTP клиентом или сетевой носитель с Wi-Fi контроллером, а может быть и то и другое, да ещё и с USB удлиннителем? В общем, здесь всего понемногу и этот сэндвич прекрасно вписывается в небольшую домашнюю сеть. При стоимости около 90$ в розницу, вы получаете возможность организовать беспроводной доступ не только к файловому банку, но и к картридеру или флэш-диску. А можете использовать WAP-0007 в качестве переносного носителя информации. И несмотря на то, что за кадром остался вопрос о работе с принтером, Level One WAP-0007 - это именно то самое устройство, которое можно смело рекомендовать для создания новой беспроводной сети, либо же расширения возможностей имеющейся. Мы уверены, что как сам Level One WAP-0007, так и его последующие аналоги, будут пользоваться хорошим спросом среди наших соотечественников.

Ссылки по теме:

Мы благодарим компанию "SVEGA Computer", официального дистрибьютора Level One в России за предоставленное оборудование.
